皮托管

一、 技术参数：

1． L标准型系数在0.99～1.01之间，S防堵型系数在

    0.81～0.86之间。

2． 测量空气流速不超过40m•s-1，测量水流速度不超

    过25m•s-1。

3． Φ8长1000mm，Φ10长1800mm，特殊规格

    需与用户协商定制。

风机风速风量检测专用毕托管

二、用途：

在科研、生产、教学、环境保护以及隧道、矿井通风、能源管理部门，常用皮托管测量通风管道、工业管道、炉窑烟道内的气流速度，经过换算来确定流量，也可测量管道内的水流速度。用皮托管测速和确定流量，有可靠的理论根据，使用方便、准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。

三、结构：

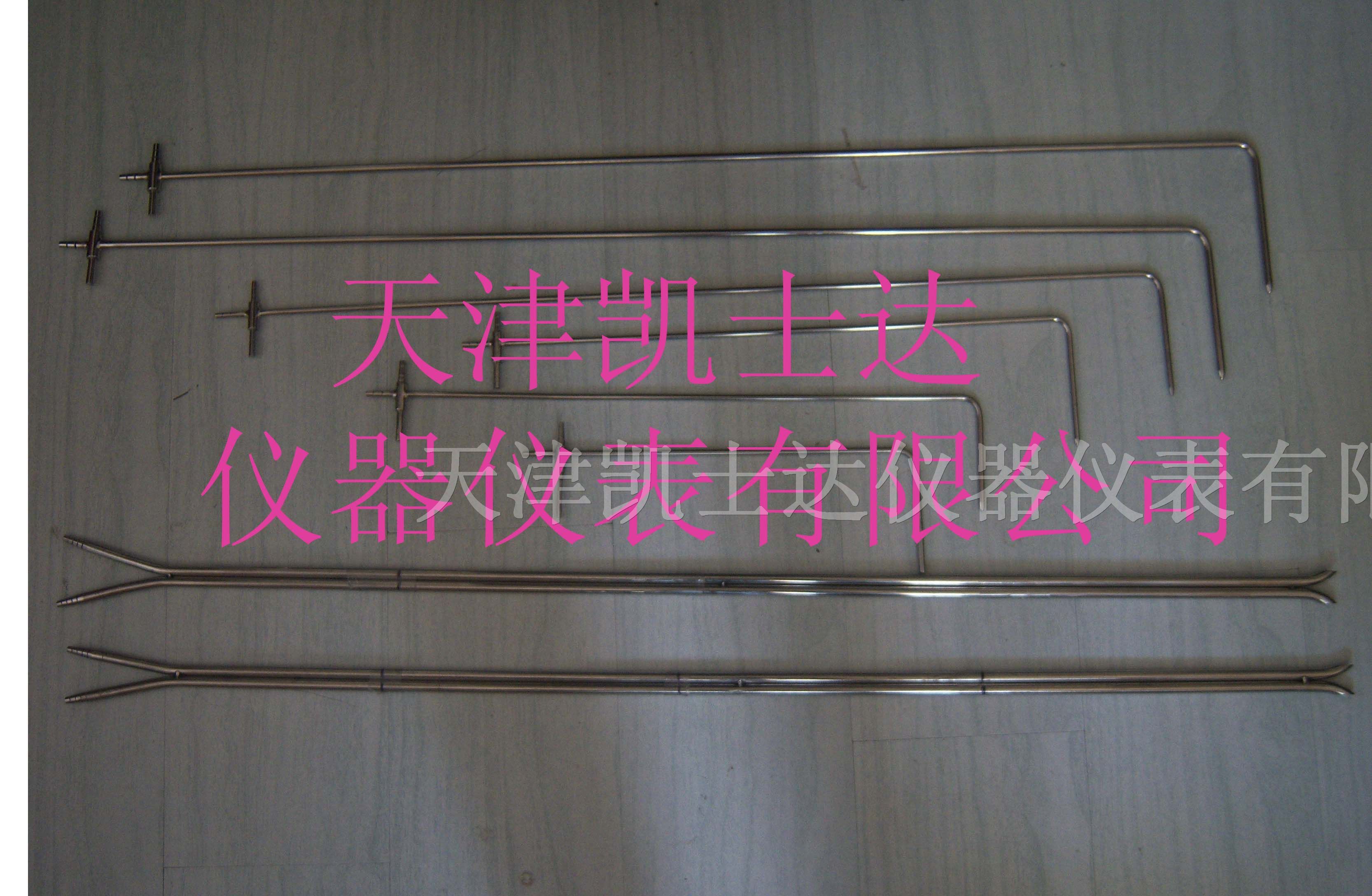

L标准型皮托管用两根不同内径管子同心套接而成，内管通直端尾接头是全压管，外管通侧接头是静压管，使用时不能接错。侧面指向杆与测杆头部方向一致，使用时可确定方向，保证测头对准来流方向。

S防堵型皮托管由二根背靠背的不朽钢加工而成。一头为全压管，另一头为静压管。

四、使用方法：

1．要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。

2. 皮托管测量的直径规格选择原则是与被测管道直径比，不大于0.02。以免产生干扰，使误差增大。测量时不要让皮托管靠近管壁。

L标准型皮托管测量时应当将全压孔对准气流方向，以指向杆指示，静压在气流的垂直方向上。测量点插入孔应避免漏风,可防止该断面上气流干扰。

S防堵型皮托管测量时应当将全压孔对准气流方向，静压孔背对着气流方向按管道测量技术规范，合理选择测量断面的测点。

用皮托管只能测得管道断面上某一点的流速，但计算流量时要用平均流速，由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。测点按烟道（管道）测量法规定，按“对数一线性”法划分，也可按常用的等分面积来划分。

3．每根皮托管静压接头处敲有标记号。标定系数及鉴定单应长期保存，以供计算。

4．配上本公司的K0601手持式压力计，K0603智能压力风速风量仪。可直读风压、风速、风量。

5．特别推荐K0603智能压力风量仪中文液晶显示、全中文菜单式操作可输入皮脱管系数、空气密度、风口面积。压力、风速、风量值直读。

五、保养：

1．使用中可能造成管子弯曲。在使用前检查，明显挠曲预先校直，锥头

损伤则不能再使用。

2．有含尘管道中使用后，管内可能有积尘或水汽。应在使用后用吹气方法吹净后盛盒。或在使用前测试一下畅通性。使用后及时清洁内外管，以保证长期良好状态。

3．小静压孔经常检查，勿使杂质堵塞小孔，造成压力不通。

六、皮托管选型参考
