1151系列电容式压力变送器

性能参数
使用对象：液体、气体和蒸汽
测量范围：0-0.1kPa至40MPa
度：±0.2％、±0.5％
输出信号：4-20mA DC
供电电源：12-45V DC，一般为24V DC（见负载特性图）
指示表：指针式线性指示0-100％刻度和平方根指示0-10刻度，以及3 1/2位LCD液晶式显示（0-100％线性）
防爆：a.隔爆型 dⅡBT4
      b.本质安全型 iaⅡCT6
量程和零点：外部连续可调
正负迁移：正、负方向迁移量均可在测范围的上、下限值且在不超过传感器的测量范围内进行设定。
温度范围：
1、环境温度：-40～+85℃，-20～+65℃（带指示表）
2、测量介质温度：-40～+120℃
3、贮藏温度：-40～+105℃
相对湿度：0-100％
静压和过载压力：4、10、25、32MPa
容积吸取量：<0.16cm<SUP>3</SUP>
阻尼（介跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调
稳定性：六个月内不超过量程的基本误差
温度影响：（量程时）
对DP，GP；量程代号4-0的变送器<±0.2％量程/10℃，其他类型和量程的变送器增加一倍。
静压影响（量程时）
对于HP类变送器<±0.2％量程，其他类型的变送器<±0.4％量程，可在线修正。
振动影响：在任意轴向上，振动频率为200HZ时，误差为测量范围上限得0.05％URL/g
其它
结构材料：
隔离膜片：316L不锈钢、哈氏C-276、蒙乃尔合金、或钽
排气/排液阀：316L、哈氏-276或蒙乃尔可选
法兰和接头：碳钢镀镍、316L不锈钢、哈氏合金C或蒙乃尔合金
接触介质“0”形环，于晴橡胶、氟橡胶
灌充液：硅油或惰性油
螺栓：碳钢镀镍
电子壳体材料：低铜铝合金
引压连接：1、引压孔NPT1/4"锥管内螺纹
          2、引压连接接头
电气连接孔：M20×1.5或NPT1/2
重量：约3.9kg（不带附件）

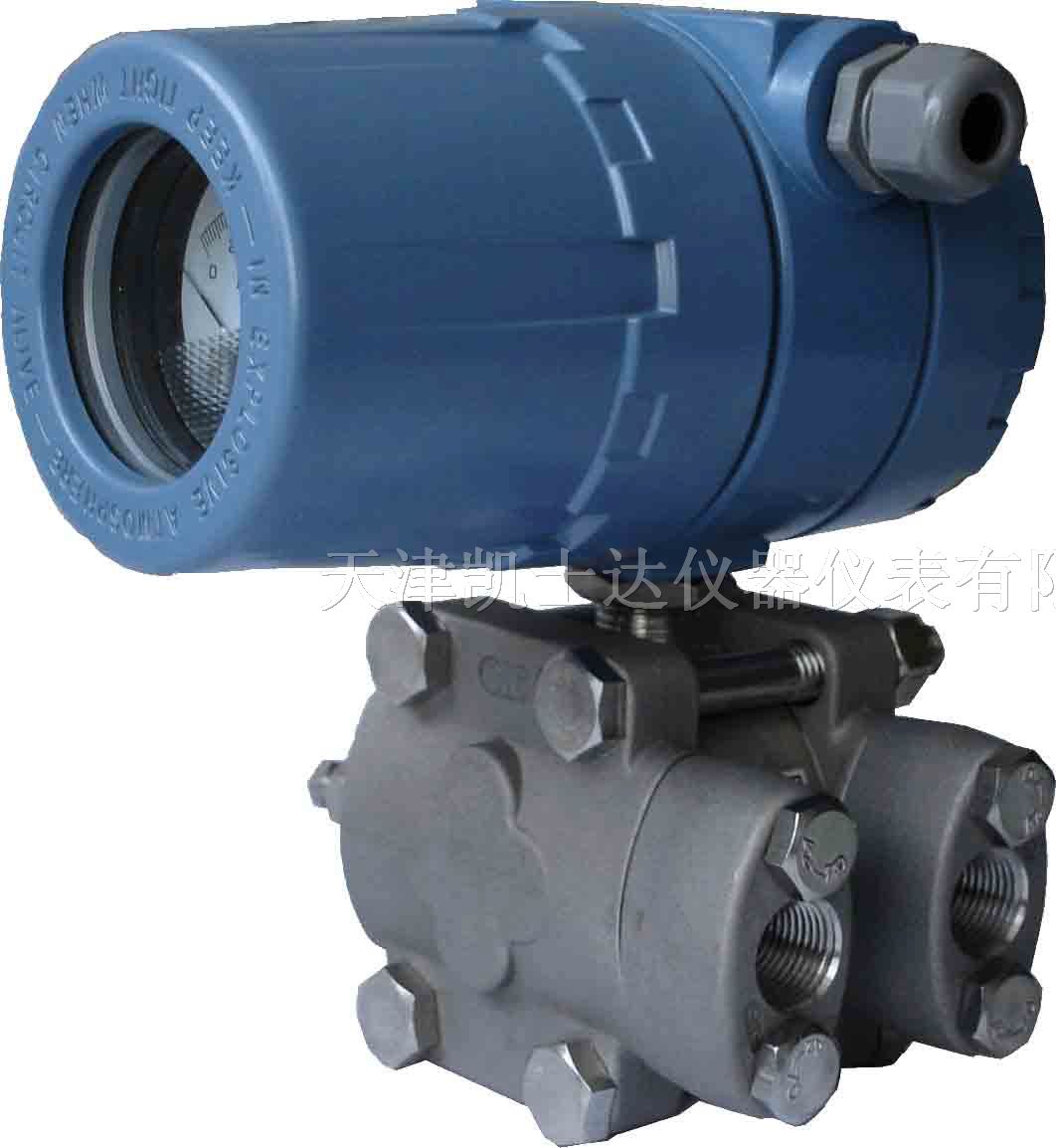

1151系列电容式压力变送器
